CGM TM KK - Ophth. grafische Darstellung
Aufruf der Funktion
Mit Hilfe von CGM TURBOMED lassen sich verschiedene ophthalmologische Werte über einen zeitlichen Verlauf grafisch darstellen. Hierzu wählen Sie in der Karteikarte im Pulldown-Menü Funktionen den Punkt ophth. grafische Darstellung an.
Tastenfolge . Alt-O-T
Darstellung der Kurven
In dem Fenster TMA Grafische Darstellung werden alle in der Karteikarte erfassten Werte berücksichtigt und über einen zeitlichen Verlauf als Verlaufskurve dargestellt.
Die Standardeinstellung gibt den Druckverlauf der über einen Non-Contact-Tonometer erfassten Werte wieder und zeigt den Augendruckverlauf des Patienten unter der Angabe von Datum, Uhrzeit und Druck in mmHG an.
Des Weiteren stehen über die Auswahlfunktion Art weitere Tensio-Auswertungen nach den Verfahren von Schiötz und Goldmann sowie die Auswertung der Visus- und Sphärenwerte zur Verfügung.
Je nach Auswahl der Untersuchungsart ist rechts der grafischen Darstellung die Möglichkeit gegeben, die Untersuchung für nur ein Auge anzeigen zu lassen. Dazu entfernt man per Mausklick das Kreuz der Seitenangabe, welche ausgeblendet werden soll und aktualisiert über den Button Starten F5 die Darstellung.
Zusatz-Einstellungen der Grafischen Darstellung
CGM TURBOMED bietet Ihnen die Möglichkeit, die Standardeinstellungen für die grafische Darstellung zu verändern. Über die Tastenkombination Strg + E, das Pulldown-Menü Ansicht/ Einstellungen oder einen Doppelklick in das Formular (außerhalb des Grafikbereichs) gelangen Sie in das Einstellungsfenster der ophthalmologischen grafischen Darstellung. Klicken Sie dort auf den Button Zusatz bzw. betätigen Sie die F9-Taste und es öffnet sich das Fenster TMA Grafische Darstellung Einstellungen. Dort können die Grundeinstellungen für die Kurvendarstellung angepasst werden.
Wählen Sie zunächst die entsprechende Skala aus, deren Darstellung bearbeitet werden soll. Dies geschieht über das Drop-down-Menü im linken oberen Bereich des Fensters bzw. über Doppelklicken auf das Skala-Anzeigefeld. Alternativ kann die Auswahl auch über die F9-Taste aufgerufen werden.
Nach der Auswahl einer bestehenden bzw. dem Anlegen einer neuen Skala können die jeweiligen Einstellungen vorgenommen werden.
Einstellungen der Y-und X-Achse ändern
Im Bereich Y-Achse Werte können die Einstellungen für die y-Achse vorgenommen werden, wie etwa das Minimum und Maximum der Werte, die in der Grafik dargestellt werden sollen. Ebenso können Sie die Schrittweite der Skala nach Ihren Wünschen anpassen und die Normwerte ändern. Die Normkurve wird in der ophtalmologischen Grafik als rote gestrichelte Linie dargestellt.
In dem Bereich der X-Achse Zeit haben Sie unter anderem die Möglichkeit, ein anderes Datumsformat auszuwählen. Im darunter liegenden Bereich ist standardmäßig als erster Wert die Uhrzeitangabe für den gemessenen Augendruck eingetragen. Dieser Wert kann jedoch von Ihnen verändert bzw. ein weiterer Wert definiert werden.
Klicken Sie dazu auf den Pfeil unter Ophth Ident und es erscheint Ihre Eigene Liste mit der Auswahl der ophthalmologischen Eintragsparameter. Zu dieser Auswahlliste gelangen Sie auch durch einen Doppelklick in das Eintragsfeld oder über die Funktionstaste F9. Suchen Sie sich in der Liste den entsprechenden Eintrag buchstabengesteuert aus und markieren Sie diesen mit der Leertaste. Die Auswahl wird übernommen und dabei das zugehörige Kürzel in das Feld Name geschrieben.
Zusätzlich kann auch noch eine Farbe für die Anzeige des Werts vergeben werden.
Farbeinstellungen der Kurven ändern

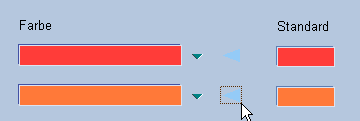

In den Abschnitten Rechts, Links und Beide sind Farbgebungen hinterlegt, die Sie auf Wunsch verändern können. Möchten Sie den Standard wiederherstellen, klicken Sie auf den blauen Pfeil.
Einstellungen speichern/verwerfen
Möchten Sie Ihre vorgenommenen Änderungen speichern, klicken Sie auf die Schaltfläche Übernehmen bzw. betätigen Sie die Tastenkombination Alt-Ü.
Über den Button OK oder die Tastenkombination Alt -O werden die Änderungen übernommen und das Fenster geschlossen.
Wollen Sie bisher nicht gespeicherte Änderungen verwerfen, verlassen Sie das Fenster über die ESC-Taste oder über den Button Abbrechen.
